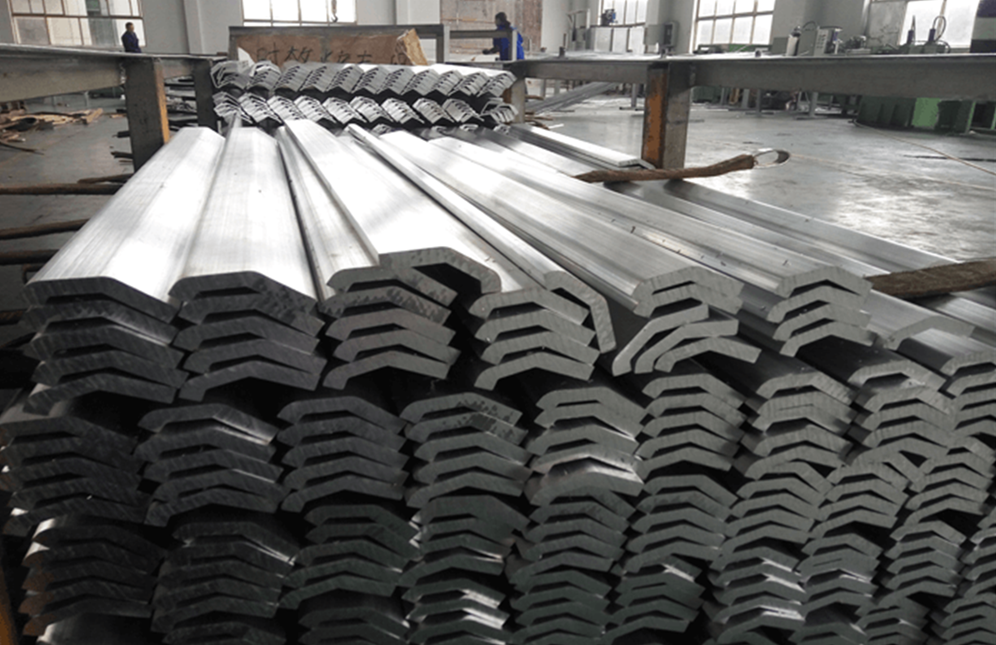

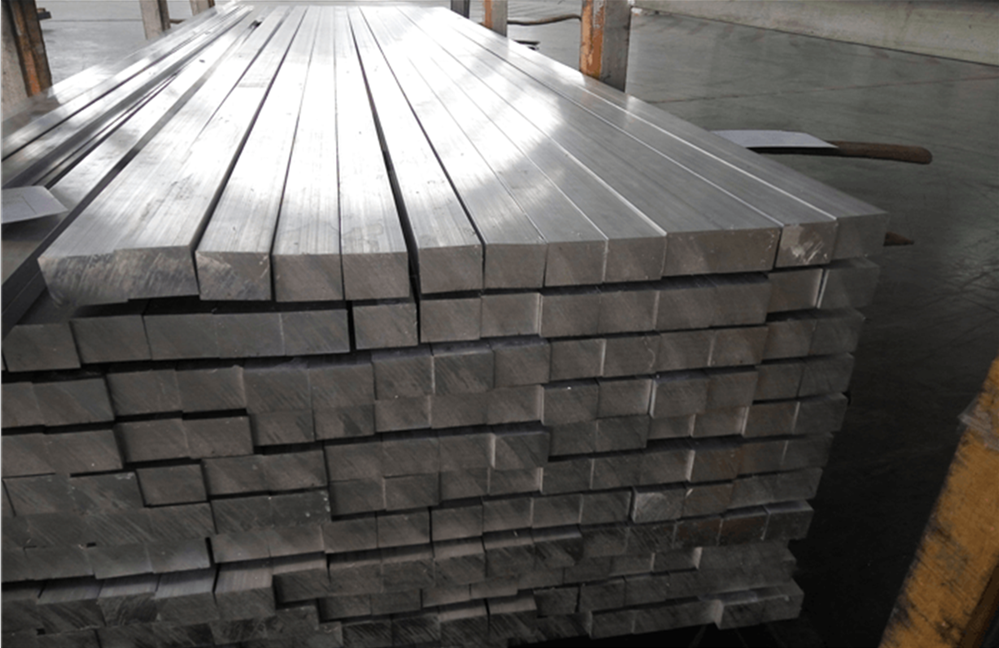

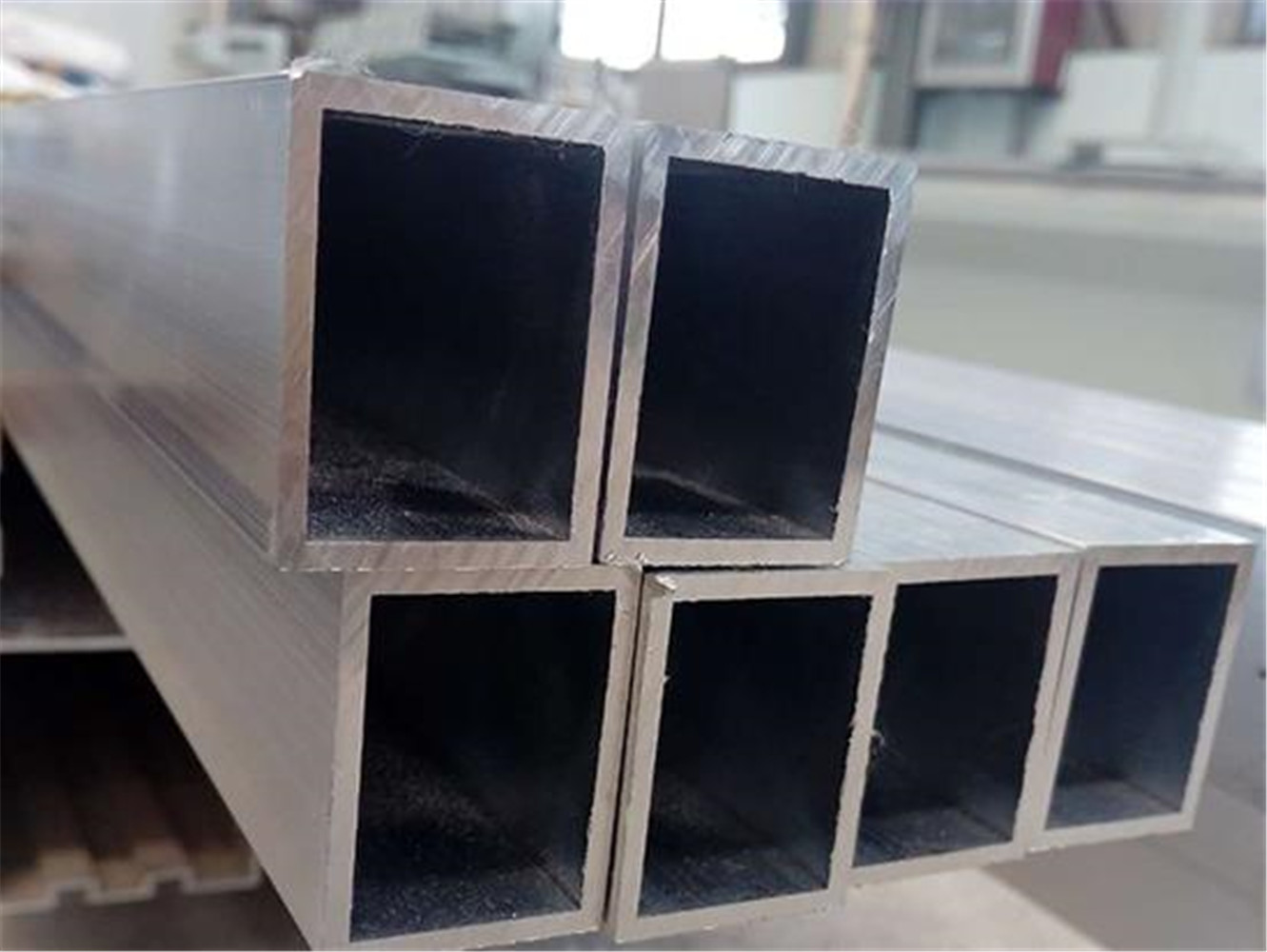

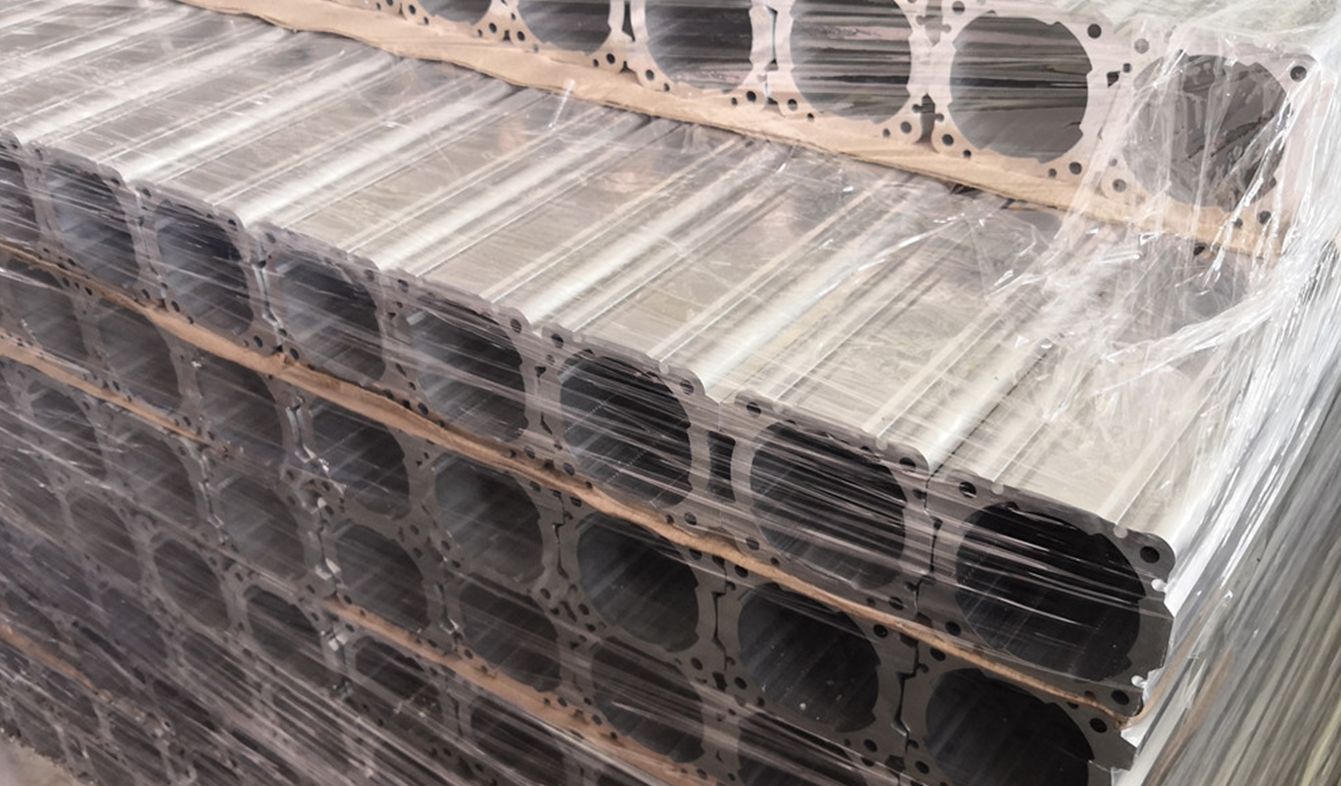

1060 铝型材

具有高的可塑性、耐蚀性、导电性和导热性
1060含铝量达到99.6%以上又被称为纯铝，在铝棒家族中属于一款常用的系列。此系列铝棒的上风：最为常用的系列，出产过程比较单一，技术相对于比较成熟，价格相对于其它高档合金铝板有巨大上风。有良好的延伸率以及抗拉强度，完全能够知足常规的加工要求（冲压，拉伸）成型性高。为产业纯铝，具有高的可塑性、耐蚀性、导电性和导热性，但强度低热处理不能强化可切削性不好；可气焊、氢原子焊和接触焊不易钎焊；易承受各种压力加工和引伸、弯曲。

1060广泛应用于对强度要求不高的产品.。产品常用于招牌、广告牌、建筑物外观装饰、公车车身、高楼与工厂墙身装饰、厨房洗涤槽、灯座、风扇叶、电子用件，化工仪器、薄板加工件、深拉或旋压凹形器皿、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光用具等。

合金牌号		硅 Si	铁Fe	铜Cu	锰Mn	镁Mg	铬Cr	锌Zn	钛Ti	锆Zr	其他		铝AL
新牌号	旧牌号	0.25	0.35	0.05	0.03	0.03	——	0.05	0.03	—	每个	总计
1060	L2										0.03	——	99.6

铝合金牌号       及状态	抗拉强度     Rm/Mpa	屈服强度   Rp0.2/Mpa	延伸率/%	硬度/HBWα
1060-0	65-90	15	22	-

铝合金牌号及     状态	热膨胀系数  （20-100℃）   µm/m•k	熔点范围         （℃）	电导率        20℃（68°F）（%IACS)	电阻率20（68°F）Ωmm2/m	密度           （20℃)（g/cm³）
1060	23.6	646-657	61	0.0283	2.71

密度：2.710g/cm³
泊松比：20℃（68Ｆ）时为0.33。
弹性模量：拉伸：69GPa（10×106psi）
